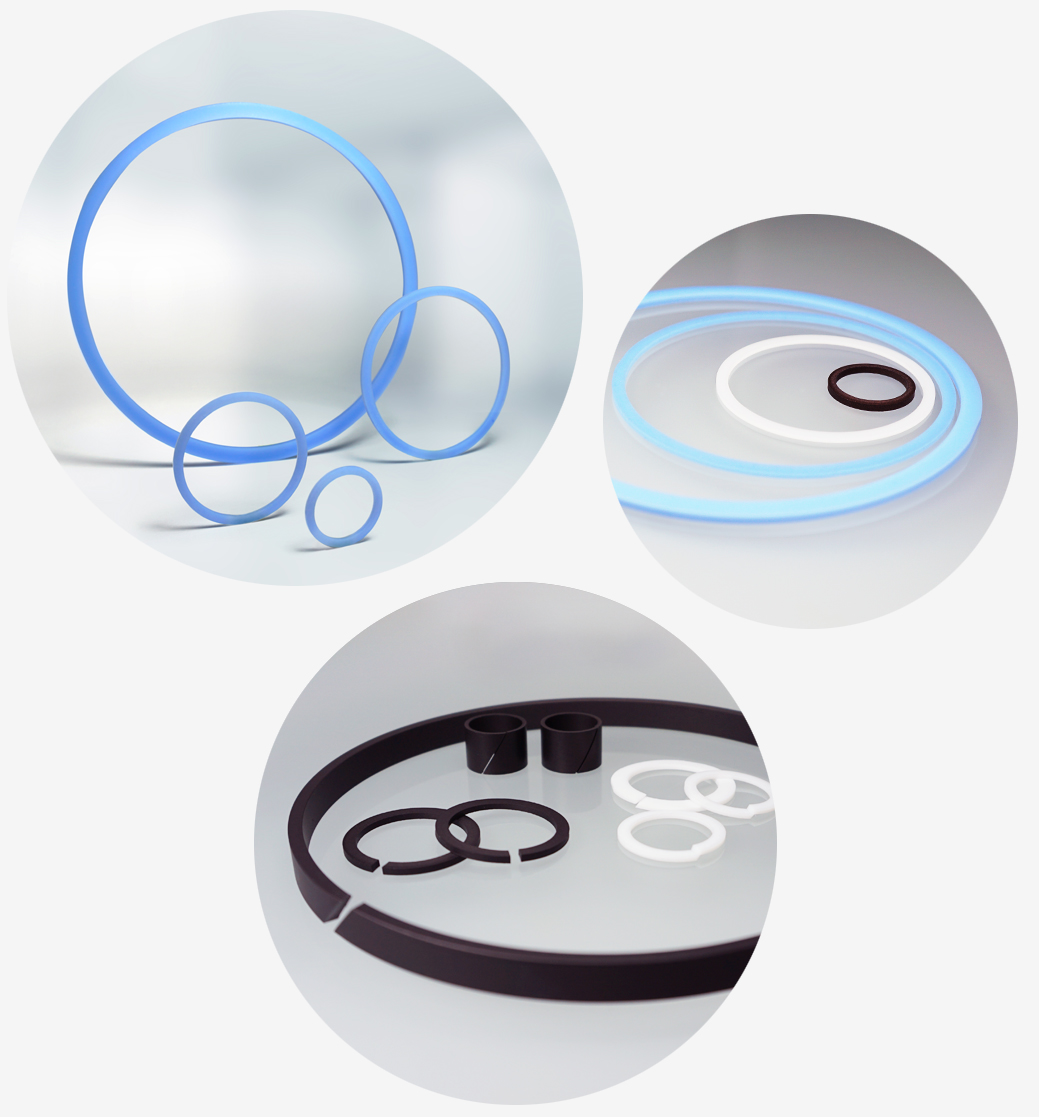

Fietz bietet Stützringe für außen- oder innendichtenden Einsatz in geschlossener und geschlitzter Ausführung, bis 500 mm Außendurchmesser sowie in spiralisierter Ausführung bis 2.000 mm Außendurchmesser – in jeder Profildimension.

Ungeschlitzte Stützringe

Ungeschlitzte Stützringe kommen überall dort zum Einsatz, wo besonders hohe Belastungen zu erwarten sind, da sie dem O-Ring eine gleichmäßige Abstützung über die gesamte Aufladefläche bieten. Für die Anwendung bei Rotationsbewegungen, spiralförmiger Bewegung sowie bei hohen Drücken, Geschwindigkeiten und Temperaturen ist die ungeschlitzte Ausführung vorzuziehen – soweit dies konstruktionstechnisch möglich ist.

PTSM®-Stützringe

Bei Verwendung von geschlitzten Stützringen aus PTFE, treten montagebedingt immer wieder Deformierungen und Abscherungen auf. Werden ungeschlitzte PTFE-Stützringe verwendet, müssen diese nach erfolgter Montage, bedingt durch ihre geringe Dehnbarkeit und damit auch geringe Rückschrumpfverhalten, kalibriert werden.
Der Fietz PTSM^®-Stützring (PTFE Snap Mount) verhält sich dagegen durch das speziell für eine hohe Elastizität entwickelte Material sehr günstig: Er ist durch sein starkes Rückformverhalten auch bei extremer Ausdehnung in der Lage, auf die erforderliche Größe, den Nutgrund der Einbaunaht, zu schrumpfen. Durch die Auslegung der Wanddicke zwischen Innen- und Außendurchmesser entfällt eine abschließende Kalibrierung.
Die notwendige Vorspannung der Fietz PTSM^®-Stützringe entsteht durch den sogenannten „Snap Mounting Effekt“, eine chemische Besonderheit des PTSM^®-Materials. Dies bedeutet, dass der Werkstoff seine Ausgangsform anstrebt und sich an seinen Ursprungszustand „erinnert“. Bei der Montage des Stützrings wird dieser über den Wellendurchmesser hinaus gedehnt. Die manuelle oder vollautomatische Montage erfolgt in drei einfachen und sicheren Schritten mit speziell abgestimmten Fietz Montagewerkzeugen.
Somit entstehen keine Montagefehler und ein optimaler Sitz der Fietz PTSM^®-Stützringe ist garantiert.

PTSM^®-Stützring-System Broschüre

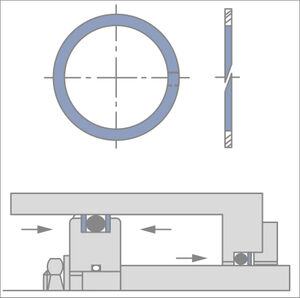

Geschlitzte Stützringe

Geschlitzte Stützringe von Fietz sind in gerade- und schräggeschlitzter Ausführung lieferbar und eignen sich besonders für den Einsatz bei mittleren Belastungen und bei ungünstigen Einbaubedingungen in innen- und außendichtender Ausführung.

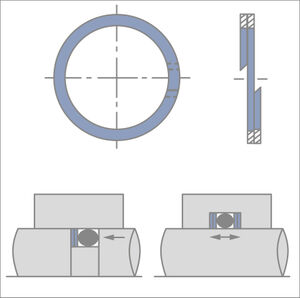

Spiralisierte Stützringe

Der Einsatz von spiralisierten Stützringen empfiehlt sich immer dann, wenn extreme Temperaturen zu erwarten sind. Da sich der Stützring durch die spiralförmige Ausführung ausdehnen oder zusammenziehen kann, ohne den Innen- oder Außendurchmesser zu verändern, bleibt seine Funktion auch bei großen Temperaturschwankungen erhalten. Spiralisierte Stützringe können auch dort eingesetzt werden, wo nicht genormte Bauteile den Ausgleich von Durchmesser-Toleranzen erfordern.
